Pictogrammes

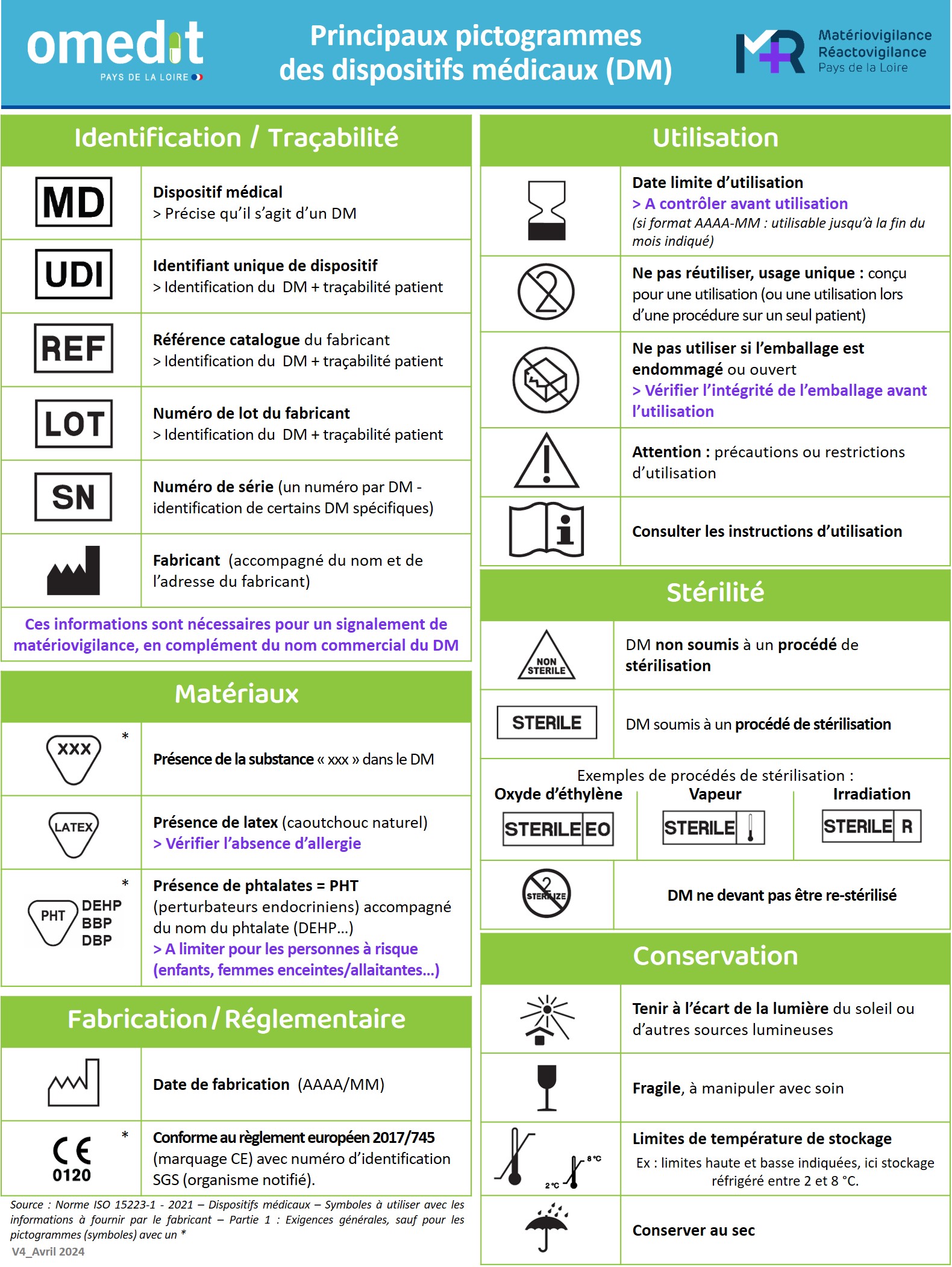

De nombreux pictogrammes sont présents sur les dispositifs médicaux (DM). Une affiche sur les principaux pictogrammes des DM a été réalisée par l’OMEDIT et le CRMRV (Coordonnateur Régional de Matério et RéactoVigilance) des Pays de la Loire.
Des jeux à utiliser en formation sont aussi proposés : plusieurs « puzzles » à compléter avec l’affiche ou des emballages de DM comme support, ainsi qu’un jeu de carte sur les définitions des pictogrammes.
Jeux sur les pictogrammes
Vous pouvez utiliser l’affiche ci-dessus en version jeu pour réaliser des formations : les pictogrammes sont absents et les participants doivent tous les replacer au bon endroit. Le puzzle à compléter et les étiquettes sont à imprimer en A4 ou A3 (format identique pour les deux).
Nous proposons aussi plusieurs « puzzles » sur les pictogrammes de différents emballages de DM :
- Pansement
- Masque chirurgical
- Fil de suture
- Sonde urinaire
- Dispositif Intra-Utérin
Pour chaque dispositif vous pouvez retrouver ci-dessous le puzzle à compléter, les étiquettes à placer et les solutions (puzzles avec étiquettes mises en place). Ces puzzles peuvent être utilisés lors de formation à destination des étudiants ou des professionnels de santé. Les puzzles sont à imprimer en A3 et les étiquettes en A4.
Votre avis compte !
N’hésitez pas à remplir notre questionnaire (anonyme et très court) afin de nous donner votre avis sur ces outils et sur des améliorations et nouveaux outils à envisager !!
Le CRMRV propose aussi un jeu de carte sur les pictogrammes des DM et DM de diagnostic in vitro (DMDIV). Si vous souhaitez l’utiliser, contactez le CRMRV à l’adresse mail : bp-crmrv-paysdelaloire@chu-nantes.fr
Les pictogrammes des DM et DMDIV répondent à différentes normes :
- Norme EN ISO 15223-1 : 2016. Dispositifs médicaux – Symboles à utiliser avec les étiquettes, l’étiquetage et les informations à fournir relatifs aux dispositifs médicaux
- Norme EN ISO 21531 : 2009. Art dentaire – Symboles graphiques pour instruments dentaires
- Norme EN ISO 15986 : 2011. Symboles à utiliser pour l’étiquetage des dispositifs médicaux – Exigences relatives à l’étiquetage des dispositifs médicaux contenant des phtalates
- Norme EN ISO 62570 : 2015. Pratiques normalisées relatives au marquage des appareils médicaux et des éléments de sûreté divers dédiés aux environnements de résonance magnétique
- Règlement CLP/SGH (Classification, Labelling and Packaging/Globally Harmonized System) en vigueur depuis janvier 2009
